电除尘器配套低压系统介绍

一、前言
除尘器低压控制系统由低压控制柜、低压动力柜、振打控制柜、加热控制柜、卸灰阀、螺旋输送机、程序控制柜（PLC）、就地端子箱及安全联锁箱等组成。
本厂可根据设计院所设计的图纸进行加工制造。本厂也可根据除尘器本体生产厂家及用户的需要完成低压控制系统的设计，向用户提供先进实用电路所组成的低压控制系统。

二、低压配电柜及低压动力柜
1、低压配电柜
用途：完成电除尘器的需动力的受电及馈电。受电分电缆下进线及架空进线两种，出线分电缆出线或母线出线两种。常用机柜的型号有MNS，GCL，GCK，GGD等。
2、低压动力柜
　1）用途：低压动力柜为电除尘器电气负荷提供回路（一次回路）。
2）结构：
a. 进线方式分顶部母线进线-电缆出线和电缆进线-电缆出线两种。
b. 组合方式。有两种组合形式供用户选择：
　　按功能分则由振打柜，加热柜，卸灰柜组成。
按电场分则由一个电场的振打，加热，卸灰综合在一个动力柜内。如有三个电场就需要三只低压动力柜。
三、振打控制柜
　1、作用
　　电除尘器要靠"振打系统"振打阴极线，阳极板等，把附着在极线、极板上的尘粒振落到除尘器灰斗，由输灰系统把灰尘运送到储灰仓或灰场。
　2、功能
振打系统依照经验提供的"振打周期"，控制振打马达转动和停止的时间间隔，达到振打多少时间的目的，为此周而复始的工作，完成振打清灰功能。
　3、方法
振打周期控制，最早采用时间继电器以后逐渐采用可编程控制器（PLC），采用可编程控制器的好处：控制时间准确；时间设定范围大；工作可靠。振打周期，可用PLC附带的编程器方便的编程。（编程方法见产品说明书）。为了防止出现两次飞扬，相邻两个电场欲错开振打，不要同时振打。如果电除尘器工况变化，需要变更程序。
　4、电路图
⑴手动操作
使SA1旋转开关转至“手动”位置，此时SA2放在“集中”的位置，KM交流接触器线圈通电，M振打电机通电转动。此时，由于KM触点闭合，HL1运行指示灯亮，SA1旋转开关转至"0"，交流接触器失电，振打电机停止。
⑵自动控制
SA1转换开关转至“自动”位置，KM交流接触器受KA11中间继电器控制，而KA11中间继电器又受可编程控制器控制。可编程控制器输出接点导通→KA11中间继电器触点闭合→KM交流接触器线圈通电→振打电机旋转。
反之振打电机停止。
⑶过载报警指示
当振打电机出现过载（一般由于振打电机堵转），FR过流继电器动作→FR常闭触点断开→KM交流接触器断电→M振打电机停止。
FR过流继电器动作-FR常开触点闭合→HY1故障指示灯亮，同时PLC输出声光报警信号。
四、料位计，卸灰及输灰控制
　　灰斗内收集的粉尘堆积到一定程度（一般为灰斗的2/3时）就要开动星形卸灰阀以及下面的螺旋输送机进行排灰。
灰斗内的粉尘高度由料位信号传感器进行探测，一般有阻移式料位计，γ射线粒位计及电容式料位计等。阻移式料位计由低压控制柜内送出四根线（4×1.5）至料位计，2根为AC220V电源线，另外2根为常开触点送至PLC，当料位达到上限时，常开触点闭合，由PLC输出信号自动控制卸灰星形阀和螺旋输送机的启动与停止。
五、加热控制柜
　1、作用
　　为防止因电除尘器绝缘套管（石英套管）和振打磁轴"结露"而影响电除法尘器正常运行，需采用低压加热恒温控制系统，使绝缘套管和振打瓷轴在高于"露点"温度的恒温环境下运行，保证电除尘器有较高的运行电压，达到较好的收尘效率。
　2、功能
由温度控制器的温度探头，检测绝缘套管或振打瓷轴保温箱的运行温度，利用温度控制器上、下限温度限值，使运行温度控制在需要的范围内，满足恒温控制的要求。
　3、方法
对绝缘套管和振打瓷轴的每一保温箱，设置一路配电回路，由温度控制器进行恒温控制。
绝缘套管保温箱每一加热回路，另设温度继电器，作为"露点温度"报警。
振打瓷轴保温箱有时也可采用连续加热方式，配置一路配电回路，给电除尘器一个室（1个通道）的所有瓷轴连续加热。
灰斗加热采用连续加热方式，也配备一路配电回路，给电除尘器一个室（一个通道）的所有灰斗加热。

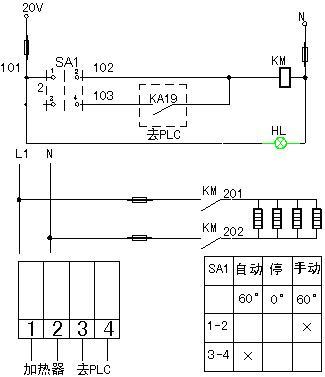

4、电路图

⑴手动控制
使1SA旋转开关处于“手动”位置，KM交流接触器通电，KM触点闭合，接通加热回路，进行升温。此时接触器辅助触点KM闭合，运行指示灯HL亮。
　　⑵自动恒温控制
使SA旋转开关处于“自动”位置（此时KA4触点受控处于闭合状态），当加热温度达到1ST1温度控制器（WSSX）上限温度，则1ST1温度控制器触点闭合→KA3中间继电器动作→KA3常闭触点断开（KA3常开触点闭合）→KM交流接触器失电→停止加热→保温箱温度逐渐下降→HL指示灯灭。
保温箱温度离开温度控制器上限值继续下降时，虽然1ST1温度控制器触点打开，但由于上述KA3常开触点闭合，回路自锁，接触器回路中KA3常闭触点仍然处于断开状态，交流接触器仍然为电，加热器仍然停止加热，保温箱温度继续下降。
当保温箱温度下降至1ST2温度控制器（WSSX）下降值时，1ST2温度控制器触点闭合→KA4中间继电器动作→KA4常开触点闭合→KM交流接触器通电→加热回路动作→加热→升温。
在温度上升至温度控制器下限值以上时，这时1ST2温度控制器触点打开，由于上述KA4常开触点闭合，回路自锁，交流接触器继续通电，加热器继续加热，温度继续上升。直至加热温度达到1ST1温度控制器上限温度时，……重复上述控制过程，使加热温度始终控制在温控器的上、下限温度之间。
　　⑶故障报警与指示
当保温箱温度低于"露点温度"时，露点温度控制器1ST3触点闭合→KA2中间继电器动作→节点911，921接通→报警回路动作→报警。同时，UL故障指示灯亮。
六、进出口烟气温度测量
　1、烧结厂机头
　　烟气温度 100℃--200℃
烧结厂机尾烟气温度 80℃--160℃
高炉原料废气温度　　　小于60℃
高炉煤气净化烟气温度小于370℃
火电厂入口烟报温度 120℃--200℃
水泥回转窑烟尘湿度 90℃--250℃
水泥立窑烟尘温度 150℃--200℃
　2、温度传感器
Pt100铂电阻温度传感器
测温范围 -200℃--600℃
　3、温度显示
铂电阻温度传感器与低压控制柜的距离不太远（小于60米）可将铂电阻的输出线直接与数显调节仪相连即可。
若铂电阻温度传感器与低压控制柜的距离大于100米时，要用一体化铂电阻温度变换器。
数显调节仪可选上海自动化仪表股份有限公司的各温度数显仪表总厂生产的XTMA-1000S或XZMA-100系列。它的输入可以是Pt100，或者是变换器来的4-20mA电流信号。

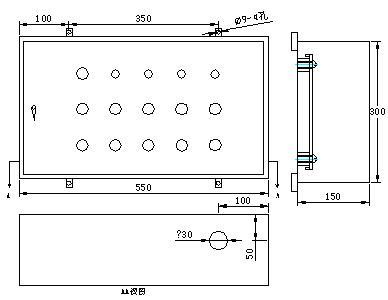

七、安全连锁箱
为了防止人身和设备事故，电除尘器本体高压整流器等人孔门，检修门应全部上锁。电除尘器供电的高压电源各用一把连锁继电器的触点控制。而人孔门，检修门上各有一把锁，这把锁与安全连锁箱上的钥匙放在一个机械钥匙盘上，如入孔门的钥匙与SB2的钥匙栓在一起。若进入人孔门2，则必须反SB2的钥匙一起解走。SB2的钥匙取下，则KT1--KT3全部断电。U11-U13，U21-U23，U31-U33与高压电源连锁，高压电源全部断电。只要一个高压器的门被打开，任何一台高压电源都不可能启动投入运行。这就避免了除尘器内部有人时造成误操作。
安全连锁箱安装在控制室墙上，共有四种型号AL-13，AL-14，AL-23，AL-24，分别为单室三电场和双室四电场。

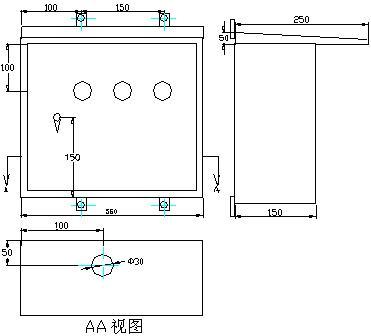

八、就地操作端子箱
　　就地操作端子箱上有一转换开关，它有三个位置："机旁操作"，"停"，"集中控制"。为方便现场检查，电机正反转和进行现场维修，可把就地端子箱的转换开关放在"机旁操作"及"停"的位置。检修后要放在"集中控制"位置。

九、检修箱
检修箱用于除尘器检修时在现场为除尘器内部提供检修电源及照明电源用。
