HL-7型恒流高压直流电源(DCS自动控制)

    HL-7型电源对于新建设的DCS控制系统而言，在DCS上作组态，即可实现电源自动控制，且可监视到电源的运行数据，趋势曲线及故障报警等，即便脱离上位机失去自动运行功能，也可切换到手动操作运行。我公司的HL-7型电源能兼容大部分DCS系统，由DCS厂家或用户完成组态，我公司提供组态流程图，协助完成组态工作。

    HL-7型电源自动控制功能是通过上位机组态实现的。上位机控制系统的选取是用户根据实际情况决定的。HL-7型电源自身不带有自动控制单元，它带有变送器，将模拟量转变为4-20mA或1-5V标准信号，连同数字量信号一起送到端子上，由端子引出，在现场接线到DCS控制站。通过在DCS上作组态，实现HL-7型自动控制功能。在DCS操作站上实现控制参数设定、修改，画面、趋势、报表显示，报警及定时打印等功能。我公司的HL-7型电源有如下特点：

    1）在用户已具有DCS控制系统的情况下，选用HL-7型电源，在DCS上作组态，即可实现电源自动控制。DCS上还可监视到电源的运行数据，趋势曲线及故障报警等。

    2）由于DCS硬件和软件模块化，使得电源组态设计方便自如。用户根据自己的意愿，利用流程图功能自由地将图形，颜色，显示数据组合在一起，形成直观且符合自己视觉的流程图画面。

    3）能够满足各种现场控制要求。我厂将DCS控制应用与电除尘系统，实现了恒流高压直流电源以及现场各种仪表集中监视和远程控制的小型DCS系统。

    4）人机界面友好、丰富，适应现代化生产管理的要求。采取多种保护措施，系统可根据事先设定的逻辑自行发生动作，发出报警声。在监视器上，会出现故障报警画面，便于及时发现问题所在，采取措施。

    5)系统可靠性高，真正做到稳定可靠、运行万无一失。系统结构上采用分而自制的工作方式，上位机、通信网络、控制单元都可采用双机热备用的冗余技术，在备有UPS或交直流两组供电的情况下，实现双重或三重冗余。大大提高了系统的安全可靠性。

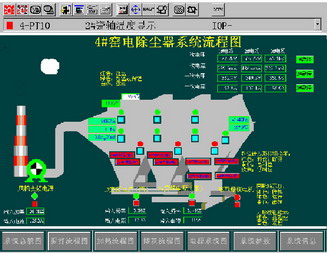

                              DCS组态流程图画面

    DCS所需点数：所有控制输出点都留有DCS接口，共需AI点4个（一次电压、电流和二次电压、电流），DI点5个（电源指示、过压指示、运行指示、自动指示、过氧指示），DO点13个（电流输出1-10档，自检、高压、报警复位）。在用户DCS系统点数比较多时，推荐使用此种型号电源。
