HL-6型恒流高压直流电源(PLC自动控制)

1)采用高速、高性能、高可靠性的PLC为控制核心

HL-6型电源采用了具有高性能的ASIC+CPU双处理器为主控芯片的PLC。该PLC内部总线为32位，并具有A/D、高速I/O、PWM、485串行通讯口等接口。功能强大，指令效率高，速度快，为HL-6型产品的性能稳定提供了保证。

2)独家采用软件火花放电检测控制技术

   采用PLC来配合火花放电检测技术是一项很好的检测技术。本产品在PLC硬件基础上，开发出用软件检测火花放电新技术，该技术重点检测频繁的火花放电和电场内部突发的短路现象。在闪络控制中实现无冲击减少电流输出，PLC内部程序会自动检测电场的放电情况，自动判断退档档数，每退一档都会判断二次电压是否达到稳定状态。在二次电压稳定后，根据设定的恢复时间，程序会自动将输出电流（或电压）升回到原来的设定值。这样做，既防止了放电时对电场内部和高压发生器的冲击，有效保证了电源的安全运行。

3)扩充并完善了多种控制方式

   具备现场手动操作的所有功能，同时自动控制方式包括：电压整定值工作方式、电流整定值工作方式、最佳工作点整定工作方式和模拟手动方式共四种控制方式。其中模拟手动方式是通过操作人机界面的触摸按键，从而替代控制箱面板上的所有机械按键。

4)电源具备了节电技术

用户根据工况选择合适的工作方式，电源就能根据现场本体工况的变化自动调整输出电流的大小，在使系统始终工作在最佳状态的同时，节省用电，控制过程不须人员干预。

5)具备远程控制功能，电源支持Modbus/Profibus通讯协议

  HL-6型电源具备2种远程控制方式：用Modbus/Profibus通讯协议格式或用开关量、模拟量的形式来实现。

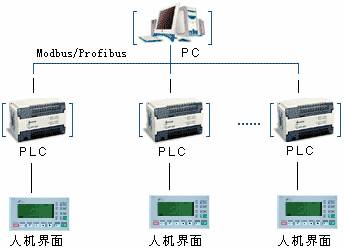

   用户是Modbus总线：HL-6型电源提供了EASY-LINK功能，利用PLC主机内建的RS-485串联通讯口，PLC可以利用此RS-485串联通讯口单独或多台并联后，用屏蔽双绞线连接至用户的Modbus总线，送至上位机系统。此通讯口支援Modbus的ASCⅡ和RTU通讯模式（PLC作为DCS从站时，默认采用ASCⅡ模式）。DCS系统须具备支持Modbus协议的卡件及RS-485接口，同时需方需要在上位机上做通讯协议编程，使用者依据指令格式中的站号、装置的参数地址及读写数据，即可读出PLC中的数据，轻松实现远程控制。

   用户是Profibus总线：PLC通过外挂通讯模块，单独或多台用屏蔽双绞线连接至用户的Profibus总线。DCS系统同样须具备支持Profibus协议的卡件及接口，使用者依据我方提供的指令格式进行编程，实现远程控制。

6)间隙供电技术

间隙供电技术适用于粉尘颗粒较大、高比电阻粉尘的工况，由PLC控制供电时间和间歇时间。当电源供电时，粉尘颗粒由于被电离而吸附于电晕极，当停止供电时（间隙时间），粉尘颗粒由于失去电离的吸附作用，而靠自身重量在重力的作用下同时配合阴、阳极阵打从而自然落下。通过对电流自动控制系统中电流环节的有效控制，使输出电压出现间歇性变化，在一定程度上具有脉冲供电的波形效果，能有效克服高比电阻粉尘工况的反电晕现象，间隙供电配合阴、阳极阵打可以使电晕极保持比较好的收尘状态。

*注意：由于设备须要增加硬件成本，用户应根据设计要求选择是否需要此功能时 。

7)有完善的故障检测和保护功能

   HL-6型电源具有完善的故障检测功能，包括：门开关故障报警；过电压报警；过氧报警；欠电压报警；电场突发短路故障及其他故障报警。故障发生后，电源立即停机并在人机界面上有相应的文字报警信息。在排除故障后，报警信息才会消失，否则将一直显示，直到故障排除为止。

8)给上位机提供多种控制接口

    HL-6型电源用开关量和模拟量来实现电源远程启动和停机时，给上位机提供多种控制接口。包括：电源远程启动和停机用的2个DO点（~220V），一个DO点 用于启动电源，一个DO点用于电源停机；用于上位机显示二次电压和二次电流的2个AI点（直流4-20mA）；用于上位机显示综合报警用的DI点（~220V，无源干接点）；用于上位机显示电源运行信号的DI点（~220V，无源干接点）；用于上位机显示自动信号的DI点（~220V，无源干接点）；上位机用于远程复位报警信号的DO点（~220V，无源干接点）。

9)具备强大的功能扩充，提供用户多种选择

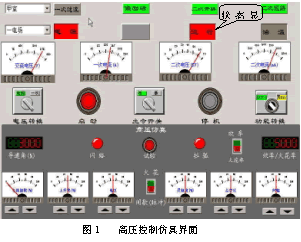

    用户如果目前不具备上位机系统，我们可以为用户提供HL-6型电源的上位机控制系统。我们的上位机选用工业控制用计算机（工控机），连续24小时运行。控制系统软件功能强大，可在上位机上实现现场控制的所有功能，此外还能实现历史数据记录、自动采集并存储二次电压和二次电流历史曲线、报表打印等功能。我们这套控制系统功能强大，操作简便，适用于中、小型企业用户。系统控制画面如下图所示：

10)人机接口界面友好

    HL-6型电源在一般情况下选配文本显示器作为人机接口界面。文本显示器支持4行×12中文字符显示，防护等级：IP65，具备防油、防潮特性。操作简便，具有停电数据保持功能，在报警故障发生后，有相应文字报警信息显示，故障信息一目了然。用户还可根据自己的需求选配触摸屏作为人机接口界面。触摸屏功能更为强大，图文并貌操作更为简便，还可连接打印机，实现 数据的报表输出。

11)改进的低温、大电流输出的恒流组件

    作为恒流电源的关键部件：恒流输出组件，我们铁芯的原材料采用了日本进口冷压制成的硅钢片，磁通密度高，损耗比同类产品减少20%，温升降低30%，体积减小5%，有效节省了箱体空间，箱体内部温度大为降低，保证了长时间运行无故障。

有多项创新的HL-6型恒流高压直流电源实现了部分数字化技术特征、高精度放电响应控制、独创多项控制功能、网络化设计概念的目标，我们的产品技术目前在业内处于领先水平。
